상품설명














KSV NIMA 표면 전위 센서(SPOT; Surface Potential Sensor)는 Langmuir 필름의

분자 방향 변화를 결정하는 데 사용됩니다.

모든 KSV NIMA Langmuir 및 Langmuir-Blodgett Troughs에 포함된 표면압력

센서와 함께 Langmuir 단분자층 상호작용에 대한 심층적인 뷰를 제공합니다.














응용 프로그램 개요


분자 배향 결정 : SPOT은 표면 전위의 변화를 관찰하고 데이터를 표면 압력 정보와 결합하여 분자 배열에

대한 정보를 제공합니다.

Langmuir 층 상호 작용에 대한 심층적 인 견해 : 표면 압력 등온선만으로는 표면 압력 변화의 이유를

분리 할 수 ​​없습니다. SPOT과 결합하면 레이어에서 수집 된 데이터가 두 배가 되어 레이어에 대한

심층적인 이해를 제공합니다.

효과적인 쌍극자 모멘트 결정 : 센서는 압축 필름의 간단한 표면 전위 측정을 통해 효과적인

쌍극자 모멘트를 결정하는데 사용될 수 있습니다.

필름 전자 구조 특성 분석 : 분자의 전자 구조에서 작은 변화는 표면 전위의 변화를 측정하여 감지 할 수

있습니다.

분자 구조 특성 분석 : 표면 전위도의 위치 오프셋 및 피크 값을 통해 분자 구조 변화의 영향을

정량화합니다.

복잡한 형성 모니터링 : 단분자층, 서브페이스 또는 흡착물 사이의 복잡한 형성을 관찰합니다.





















특징과 장점


하나의 소프트웨어로 데이터 양을 배가 시킵니다.

KSV NIMA 표면 전위 센서는 KSV NIMA LB 소프트웨어와 함께 작동하며 추가 소프트웨어가 필요하지

않습니다. 간단한 비교를 위해 표면 압력과 표면 전위가 동일한 그래프에 자동으로 표시됩니다.

정확하고 재현 가능한 측정 : 비접촉식 및 비파괴 진동판 커패시터 방식은 뛰어난 정확성과 재현성을

보장합니다.

손쉬운 설정 : KSV NIMA 표면 전위 센서는 KSV NIMA L 및 LB Troughs와 함께 사용되는

KSV NIMA 인터페이스 장치에 직접 연결됩니다.

간단한 플러그 앤 플레이 조작으로 쉽게 설치할 수 있습니다.

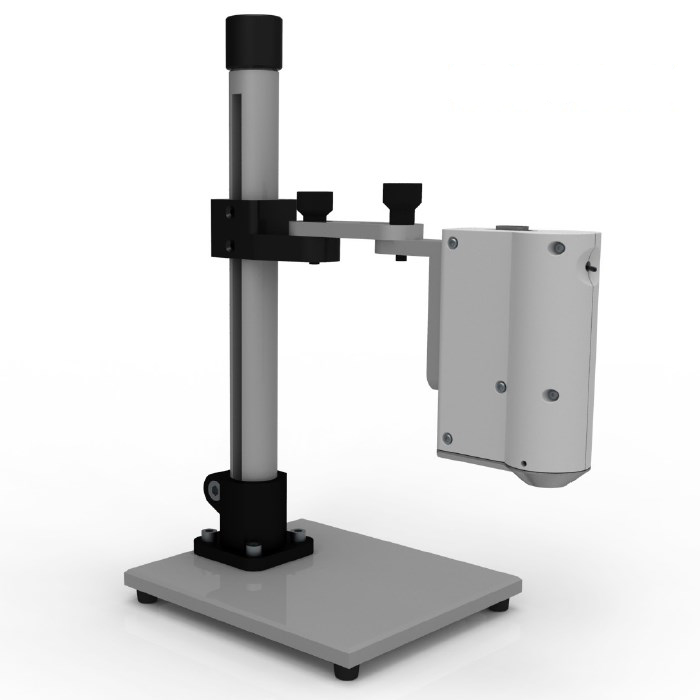

이 센서에는 유연한 스탠드가 있어 Trough와 빠르고 쉽게 통합 될 수 있습니다.

센서는 빠른 시동을 위해 공장에서 보정됩니다.





제품 세부 정보

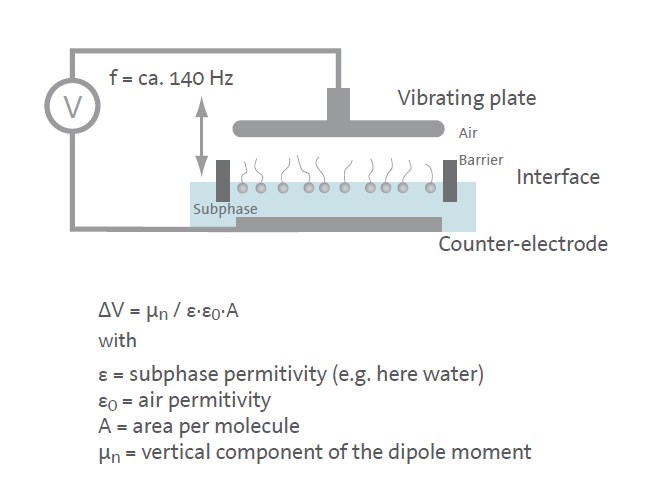

KSV NIMA 표면 전위 센서는 필름 위와 아래의 전위차를 측정하며 모든 개별 쌍극자 모멘트의 합에

민감합니다. 표면 전위의 변화는 단층 위에 배치 된 진동판과 단분자층 아래의 서브 상에 침지 된

대향 전극 사이의 전위차를 검출함으로써 측정됩니다.



이 센서를 사용하면 Langmuir 및 Langmuir-Blodgett Trough에서 얻은 표면 압력 등온선 측정 데이터를

보완 할 수 있으며, 계면에서의 단분자층 조성, 분자 배열, 분자 분리 정도 및 분자 상호 작용을 결정할 수 있습니다.

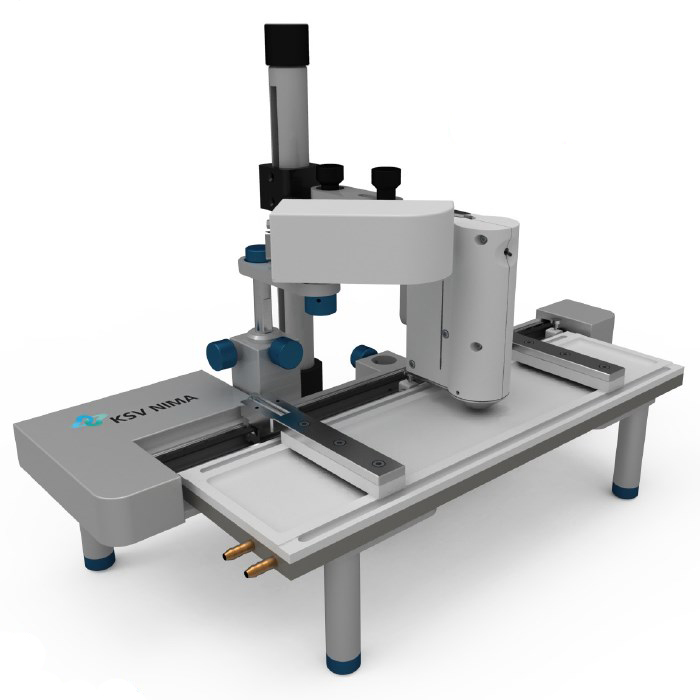

KSV NIMA 표면 전위 센서는 KSV NIMA Langmuir, Langmuir-Blodgett 또는 Microscopy Trough와 함께

사용하여 결합된 표면 압력 및 표면 전위 측정을 가능하게 합니다.

SPOT은 KSV NIMA 인터페이스 장치와 함께 다른 Trough와 함께 사용할 수도 있습니다.













Surface Potential Sensor - Technical Specifications





측정

입력 범위 : -5V ~ + 5V

감도 : +/- 1mV

높이 의존성 : 10mV / mm

응답 시간 : 거리에 비례하지만 1 초 미만인 경우

단분자막 위 1mm에 위치

교정 : 공장 교정



하드웨어

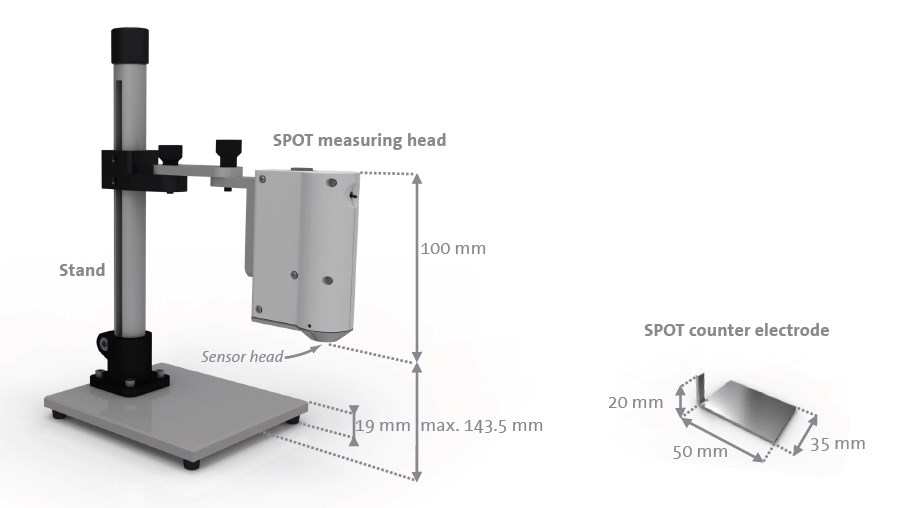

측정 헤드 치수 : 100 x 85 x 20 mm

프로브 직경 : 16 mm

스탠드베이스 높이 : 19 mm

최대 센서 높이 : 160 mm

카운터 전극 판 치수 : 35 x 50 x 2 mm

수직 전극 팔 길이 : 20 mm



소프트웨어

Langmuir와 Langmuir-Blodgett Troughs를 위해 KSV NIMA LB 소프트웨어에 완전히 통합됨.
